步進驅動器 DX-2422
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
L-001
所屬分類
驅動
數量
-
+
庫存:
0
產品描述

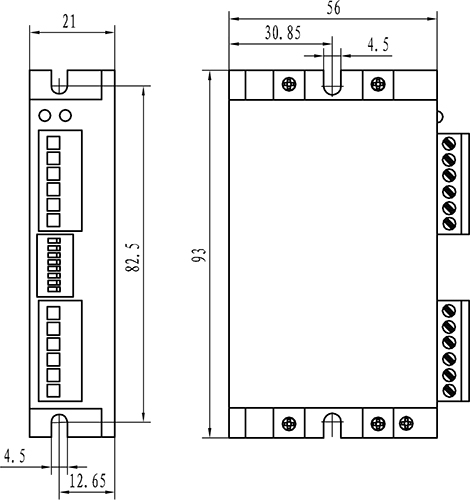

安裝尺寸

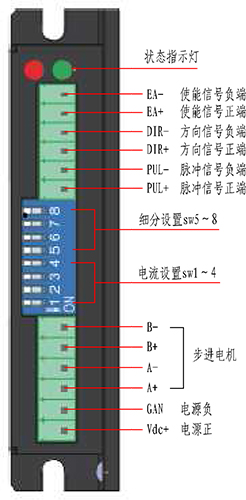

接線定義
電流設置
| 峰值電流 | 0.2A | 0.3A | 0.4A | 0.5A | 0.6A | 0.7A | 0.8A | 0.9A | 1.0A | 1.1A | 1.2A | 1.4A | 1.6A | 1.8A | 2.0A | 2.2A |
| swl | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF |
| sw2 | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF |
| sw3 | ON | ON | ON | ON | OFF | OFF | OFF | OFF | ON | ON | ON | ON | OFF | OFF | OFF | OFF |
| sw4 | ON | ON | ON | ON | ON | ON | ON | ON | OFF | OFF | OFF | OFF | OFF | OFF | OFF | OFF |
細分設置
| 細分（步/轉） | 200 | 400 | 800 | 1600 | 3200 | 6400 | 12800 | 25600 | 1000 | 2000 | 4000 | 5000 | 8000 | 10000 | 20000 | 25000 |
| sw5 | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF | ON | OFF |
| sw6 | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF |
| sw7 | ON | ON | ON | ON | OFF | OFF | OFF | OFF | ON | ON | ON | ON | OFF | OFF | OFF | OFF |
| sw8 | ON | ON | ON | ON | ON | ON | ON | ON | OFF | OFF | OFF | OFF | OFF | OFF | OFF | OFF |
內部跳線
| 針口 | 跳線1 | 跳線2 | 跳線3 | 跳線4 | 跳線5 |
| 定義 | 單/雙脈沖 | 受控自運行 | 空閑電流 | 數字濾波 | 降低噪音 |

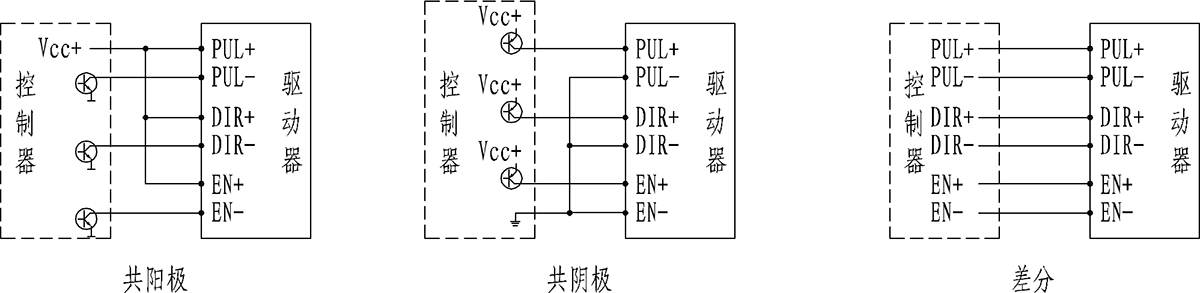

控制信號接線
報警信息
| 狀態指示燈 | 狀態信息或報警信息 |
| 綠燈常寬 | 驅動和電機運行正常 |
| 綠燈閃躲 | 電機停止運行 |
| 一紅一綠交替閃爍 | 驅動器過流保護 |
| 兩紅一綠交替閃爍 | 電機繞組開路 |
| 三紅一綠交替閃爍 | 驅動器輸入過圧保扌戶 |
| 四紅一綠交替閃爍 | 驅動器輸入欠圧保護 |
| 五紅一綠交替閃爍 | 其他故障 |
使用環境及參數
| 冷卻方式 | 自然冷卻或強制風冷 |
| 使用場合 |
不能放在其它發熱的設備旁，黯免粉塵、油霧、腐蝕性氣 體， 濕度太大及強振動場所，禁止有可燃?xì)怏w和導也灰塵 |
| 使用溫度 | 0~50°C |
| 使用濕度 | 40~90%RH |
| 保存溫度 | -20°C~65°C |
未找到相應參數組，請于后臺屬性模板中添加
